Un tour schaublin 102 N en détail.

Voir le sujet précédent Voir le sujet suivant Aller en bas

Un tour schaublin 102 N en détail.

Message  Admin le Sam 3 Jan - 0:01

Schaublin 102 N - VM


Capacité de travail

* Hauteur de pointe: 102 mm
* Distance maximale entre pointes: 450 mm
* Diamètre admis au dessus du banc: 200 mm
* Diamètre admis au dessus du chariot: 120 mm
* Course longitudinale (axe Z): 400 mm
* Course transversale (axe X): 100 mm

Moteur de broche

* Puissance totale installée: 3 kW
* Rotation: 30-3000 T/min

Moteur d'avance travail : 0.02-0.03-0.04-0.06-0.08-0.1-0.2-0.3 mm/t.
Nombre d'outils tourelle: 1
Section de burin maximale: 12x12 mm

Contre-poupée d'appui

* Cône: MORSE 2
* Course: 100 mm What a Face


Dernière édition par Admin le Mer 19 Jan - 22:07, édité 1 fois

Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

une photo de tour 102

Message  Admin le Lun 5 Jan - 15:46


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

une image de 102

Message  Admin le Lun 5 Jan - 15:58


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

un 102

Message  Admin le Lun 5 Jan - 16:03


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

102

Message  Admin le Lun 5 Jan - 16:08


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

102 autre

Message  Admin le Lun 5 Jan - 16:11


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

Cote des 102

Message  Admin le Lun 5 Jan - 16:14


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

vues cotée

Message  Admin le Lun 5 Jan - 16:16


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

Accessoires plateau pour mandrin

Message  Admin le Lun 5 Jan - 18:53


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

Accessoires pinces W20 ......

Message  Admin le Lun 5 Jan - 18:59


Admin
Admin

Messages : 215
Date d'inscription : 01/01/2009
Age : 53

Voir le profil de l'utilisateur http://enviedeparler74.forumactif.com

Revenir en haut Aller en bas

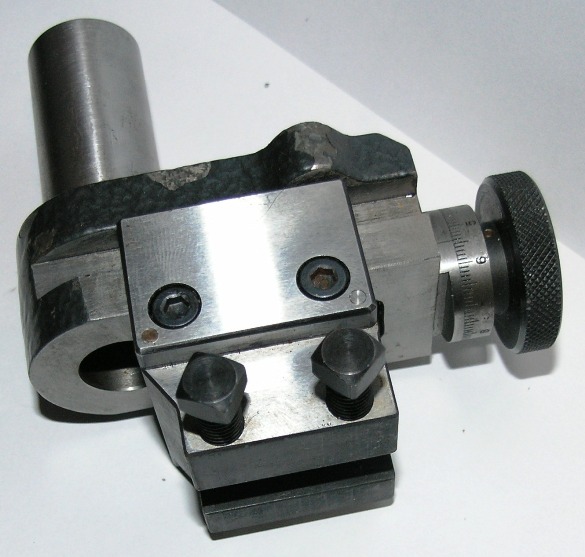

Porte-burin coulissant

Message  Admin le Mar 6 Jan - 20:48



Accessoires

Chariot-revolver

pour tour 102N-CF W-20 / W-25 :

Porte-burin coulissant à tourner extérieur, pour burin vertical
